SM4和SX4系列伺服阀都可以机械调零。在发货时,所有伺服阀的调零都已被置于中心位置。当没有电气信号作用于油口封闭的阀上时，在中心点，控制口A和控制口B压力相同。有时，伺服阀需要借助机械调整以此确保阀芯处于中心位置即零点。 VICKER S伺服阀通常遇到下述情况时需要调整。

a)在零输入/无负载时，液压执行器有明显的漂移。

b)在大小相等、方向相反的信号作用下,同一液压缸油口的*大流量输出不同。

VICKERS电磁阀主要用在电气液压伺服系统中作为执行元件(见液压伺服系统)。在伺服系统中，液压执行机构同电气及气动执行机构相比，具有快速性好、单位重量输出功率大、传动平稳、抗干扰能力强等特点。另一方面，在伺服系统中传递信号和校正特性时多用电气元件。因此，现代高性能的伺服系统也都采用电液方式，伺服阀就是这种系统的必需元件。



SM4 系列是两级模块化设计的流量控制阀，能够集成块或板式安装。对称的双线圈、四气隙、力矩马达通过六个螺钉与*级喷嘴挡板先导阀连接。第二级采用带有机械零位调整的四通滑阀和阀套结构。阀芯位置通过反馈杆反馈到*级。一个集成式35μm ()的过滤器保护先导级免遭污染。SM4伺服阀与液压缸、位置传感器和相应的电路组合，便能够实现液压缸位置的无级控制，精度达到0.025 mm (0.0001 inch)或更高(取决于选择的元件、行程长度和负载特性)。SM4伺服阀与液压伺服马达、转速计和相应的电路组合，便能够实现比例流量的无级控制，在速度／加速度曲线实时控制中，可保证闭环误差小于每分钟1/10转。

SM4与压力／力传感器、液压缸以及压力控制电路组合，便能够实现jin确的压力／力控制，系统*稳定性可达到压力和负载量程的1%。SM4-10/12/15伺服阀的设计与威格士的制造技术相得益彰，将为用户奉献*的系统控制。

是两级模块化设计的流量控制阀，能够集成块或板式安装。双线圈、四气隙的对称式力矩马达通过六个螺钉安装在级喷嘴挡板先导阀上。第二级采用带有机械零位调整的四通滑阀和阀套结构。阀芯位置通过反馈杆反馈到级。一个集成式 35μm ()的过滤器保护先导级免遭污染。

威格士的 SM4-20 伺服阀提供系统闭环控制，具有位置精度高、速度曲线可重复以及可预测的力或力矩的调节等优点。

SM4 20伺服阀的设计与威格士的制造技术相得益彰，将为用户奉献不错的系统控制。

SM4-20 系列伺服阀提供宽范围的流量输出，当70 bar (1000 psi)△p时，

额定流量从 3,8 到76 l/min (1.0到20 USgpm)。


VICKERS伺服阀SM4系列和SX4系列

伺服阀的安装

安装伺服阀时必须遵循以下步骤:

1.将运输包装保留至立即安装前再拆封。

2.注意不要遗失阀口的0-形圈。

3.确保0-形圈和安装垫片洁净、无损、没有毛边。

4.小心地将伺服阀放到平面连接板上。

注意

大多数VICKERS伺服阀采用定位销保证阀口方向，要确保销子和平面连接板上的配合孔对齐。如果没有定位销,要确保伺服阀上的P口和平面连接板上的压力口对齐,这样其他的阀口也就对齐了。

5.选用合适的螺栓，并依照下表选取施加适当的扳手扭矩,以便将伺服阀固定在平面连接板。

VICKERS伺服阀SM4系列和SX4系列

威格士SM4系列和SX4扩展频率响应系列为精密、闭式中位、四通滑阀式伺服阀。当威格士伺服阀作为控制方案的一个组成部分时，系统的性能能够增强。VICKERS伺服阀当系统控制中包含威格士伺服阀时，能够实现准确的定位精度、可重复的速度曲线以及可预测的力/力矩调节。在安装伺服阀之前，请检查铭牌上的型号名称与应用是否相符。

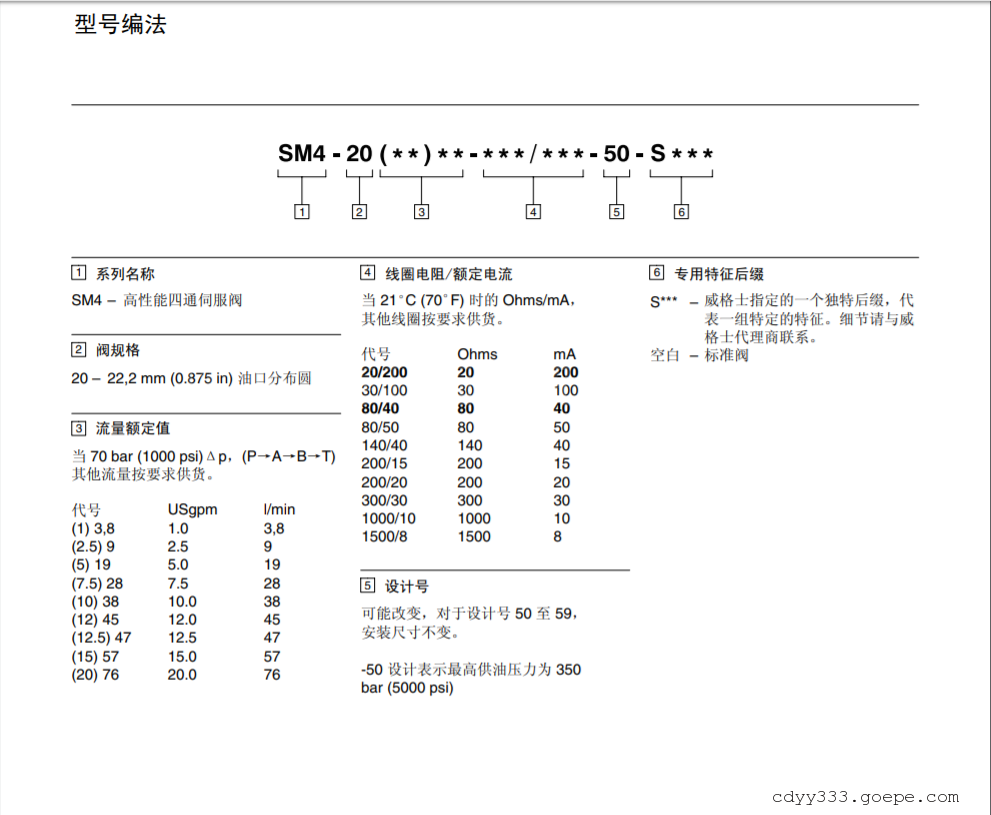

VICKERS威格士伺服阀常规型号如下型号系列 ：

SM4-20(15)57-80/40-10-S182

SM4-20(15)57-80/40-10-H607

SM4-20(15)57-80/40-10-H607H

SM4-40(40)151-80/40-10-S205

SM4-40(40)151-80/40-10-H919

SM4-40(40)151-80/40-10-H919H
